直流磁化特性記録装置BH Tracer
B-Hトレーサー
本装置は磁性材料の基本特性である直流磁化特性を測定、記録する装置です。
高磁界(35 kOe)の、高温(～250℃)測定対応 B-Hトレーサーの設計製作も可能です。
| 磁場中成形油圧プレス併設可能 温度特性測定対応直流B-Hトレーサー |

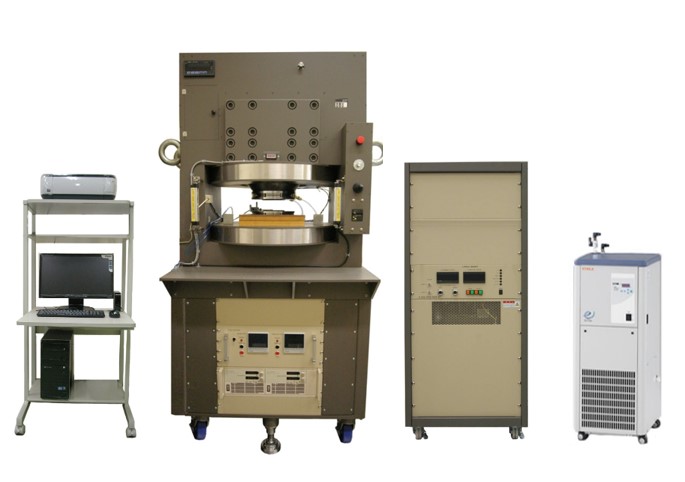

 TM-BH32-C1型(システム構成参考写真) |
| ～特徴～ 250°加熱、サンプル温度可変装置付 温度特性測定時磁界 最大35kOe/Gap10mm 磁場中プレス併設可能 永久磁石の試作・温度特性測定に最適 ～仕様～ 磁束測定部：オートドリフト補正 精度・再現性：較正用標準試料で較正後±2％/F.S 積分器ドリフト：±1μVs/分、0.0004%F.S./分(300mVsレンジにて)(100kΩ入力抵抗で温度一定の場合) 分解能：16bits/Full Scale 試料寸法：標準4πIコイル、外径10mmφ以内 長さ7mm以上(長さにより最大印加磁界が変化) オプション4πIコイル：外径15～50mmφ 測定雰囲気：空気中及び250℃加熱 加熱制御温度：室温～250℃ |
|
(直流磁化特性測定記録装置)  TM-BH15-C1型発生磁界：15 kOe (Gap10mm) TM-BH20-C1型発生磁界：20 kOe(Gap10mm) TM-BH25-C1型発生磁界：25 kOe(Gap10mm) TM-BH30-C1型発生磁界：30 kOe(Gap10mm) TM-BH35-C1型発生磁界：35 kOe(Gap10mm)  35 kOe まで標準にて製作可能 特殊サイズ試料測定用製作可能 |
 TM-BH25-C1型(システム構成参考写真) |
| サンプル温度可変用温度加熱装置付 | 上側磁極電動可変機能付 | |
| -1- | -2- | -3- |
|
|
|
|
  |
 |
 |
| 磁極間隔：10mm 発生磁界：20 kOe 電 流：30A 最大電圧：40V 総 重 量：550kg |
磁極間隔：10mm 発生磁界：25 kOe 電 流：30A 最大電圧：40V 総 重 量：800kg |
磁極間隔：10mm 発生磁界：20 kOe 電 流：50A 最大電圧：58V 総 重 量：2,300kg |
| サンプル温度可変用温度加熱装置付 上側磁極電動可変機能付 |
||
| -4- | -5- | -6- |
| TM-WVS10118C-309MDTEMP | TM-WVS12120C-3210MDTEMP | |
 |
 |
 |
|
発生磁界：26 kOe 電 流：60A 最大電圧：80V 総 重 量：1,800kg |
磁極間隔：10mm 発生磁界：30 kOe 電 流：90A 最大電圧：60V 総 重 量：3,200kg |
-250℃高温測定対応- 磁極間隔：10mm 発生磁界：32 kOe 電 流：100A 最大電圧：160V 総 重 量：3,500kg |
| -7- | ||
 |
||
|
発生磁界：35 kOe 電 流：100A 最大電圧：230V 総 重 量：3,800kg |
|
|
| 上側磁極電動可変機能付 (オプションにてサンプル温度可変用温度加熱装置取付け可能) タッチパネル操作可能 |
||
| -8- | -9- | |
| TM-WVS12116C-3010CMD | TM-WVS165.516C-2320MDCoFe | |
 |
 |
|
| 磁極間隔：10mm 発生磁界：30 kOe 電 流：100A 最大電圧：80V 総 重 量：4,200kg |
磁極間隔：55mm 発生磁界：23 kOe 電 流：200A 最大電圧：90V 総 重 量：5,800kg |
|
